优点复合绝缘子概述 绝缘子;复合支柱绝缘子;复合针式绝缘子;复合悬式绝缘子;复合横担绝缘子产生
早年间绝缘子多用于电线杆,随着科技的发展,慢慢发展于高型高压电线连接塔的一端挂了 复合绝缘子产品结构示意图
很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。绝缘子在架空输电线路中起着两个基本作用,即支撑导线和防止电流回地,这两个作用必须得到保证,绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效,否则绝缘子就不会产生重大的作用,就会损害整条线路的使用和运行寿命。
一,绝缘子;复合支柱绝缘子;复合针式绝缘子;复合悬式绝缘子;复合横担绝缘子概述
复合绝缘子是一种特殊的绝缘控件,能够在架空输电线路中起到重要作用。
二,绝缘子;复合支柱绝缘子;复合针式绝缘子;复合悬式绝缘子;复合横担绝缘子分类
复合绝缘子可分为:线路复合绝缘子和电站、电器复合绝缘子。也可分为 棒形悬式复合绝缘子,针式复合绝缘子,横担复合绝缘子,支柱复合绝缘子,防风偏复合绝缘子等。

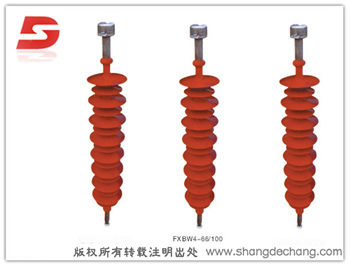

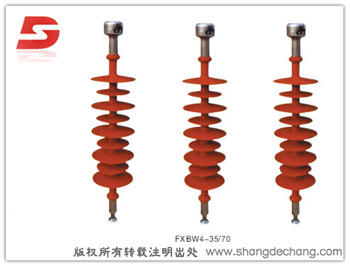

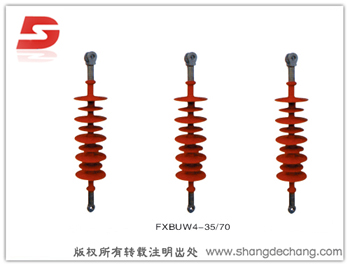

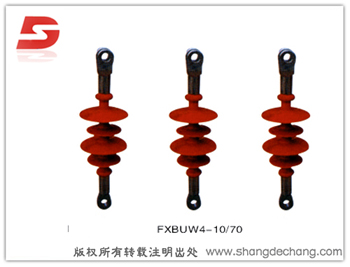

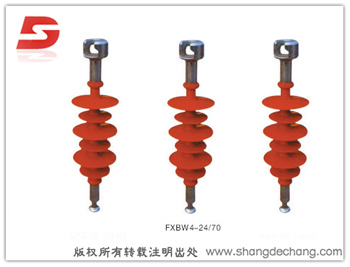

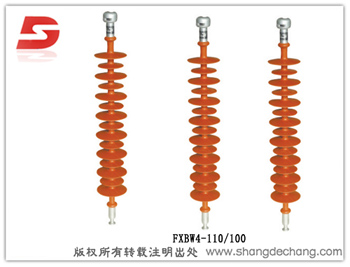

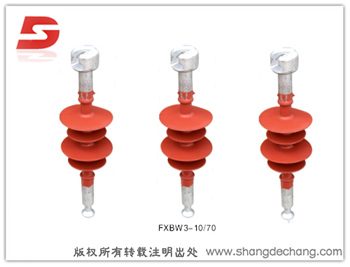

输电线路用悬式
交流输电线路用悬式复合绝缘子 电压等级10--1000kV 额定机械负荷70-550kN
直流输电线路用悬式复合绝缘子 电压等级±500--±800kV 额定机械负荷160-550kN
复合悬式绝缘子 针式复合绝缘子
电压等级10-38kV 额定弯曲负荷1-20kN 针式复合绝缘子
柱式复合绝缘子
电压等级10--252kV 额定弯曲负荷2-18kN 柱式复合绝缘子
横担复合绝缘子
电压等级10-220kV 额定弯曲负荷2-18kN 横担复合绝缘子
电气化铁道复合绝缘子
悬式复合绝缘子 额定机械负荷100-160kN
腕臂复合绝缘子 额定弯曲负荷8-16kN
铁道复合绝缘子
复合套管
感器用复合套管绝缘子
电压等级:110kV-220 kV复合避雷器
10kV-220kV系列配电及电站型复合外套氧化锌避雷器
35kV-220kV系列线路型复合外套氧化锌避雷器
复合套管优点
体积小,便于维护;重量轻,便于安装;机械强度高,不易破碎;抗震性能优异,耐污性能好;生产周期快,质量稳定性高。
执行标准
现行我们碰到比较常见复合绝缘子标准主要分为三种:
一:IEC国际电工
IEC61952 Insulators for overhead lines-Composite line post insulators for alternative current with a nominal voltage > 1000V IEC61109 Composite insulators for a.c. overhead lines with a nominal voltage greater than 1 000 V - Definitions, test methods and acceptance criteria
二:GB/T国标
GB/T 19519 标称电压高于1000V的交流架空线路用复合绝缘子-定义、试验方法及验收准则 GB/T 20142 标称电压高于1000V的交流架空线路用线路柱式复合绝缘子-定义、试验方法及接收准则
三:ANSI美标
ANSI C29.13-2000 American National Standard for Insulators-Composite Distribution Deadend Type
